Проверим уровень масла в АКПП AL4|DP0 и самостоятельно заменим своими руками посмотрев видео…
Приветствуем автолюбителей Reno в автоблоге AAuhadullin.ru! Сегодня рассмотрим поэтапную операцию по замене масла в автоматической коробке. В результате замены проследим, нормальный уровень масла в акпп и при необходимости нормализуем.

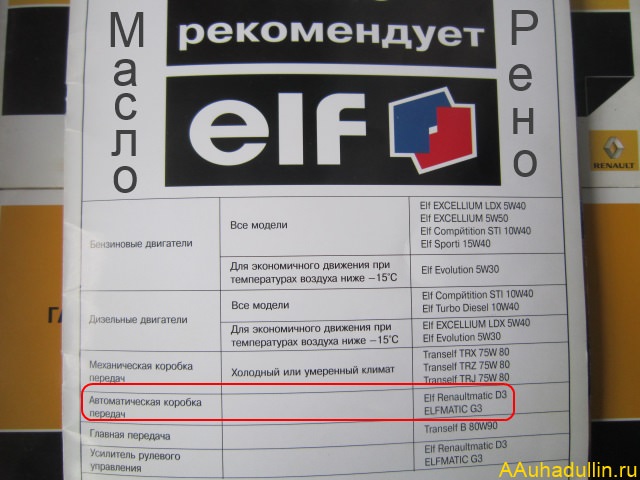

Замена масла происходит в два этапа частями. Для замены приобретено автоматическое трансмиссионное масло ELF RENAULTMATIC D3 для автомобилей Renault акпп (AL4|DPO) 16V. Для одной замены в коробку потребуется 3,5-4 литра. Рекомендуется повторить операцию 2 раза через каждые 150-200 км пробега. Пожалуйста, данные моего автомобиля: Renault Logan RUS: акпп тип (4 SP FWD), двигатель (1.6L), модель акпп (AL4/DPO). В книжке Reno рекомендует масло для моей автоматической коробки: ELF RENAULTMATIC D3 или ELFMATIC G3. Для выполнения работы по замене масла акпп необходимо будет воспользоваться либо смотровой ямой, либо эстакадой. О подъемнике мы не упоминаем, так как это самостоятельная замена масла, а подъемников пока еще нет в пользование у автолюбителей. Другое дело если заехать в автосервис, там все условия для работы имеются.
Схема работы и нормализация уровня
Для замены масла необходимо добраться до сливной пробки, а это требуется снятия защиты картера двигателя. Для демонтажа защиты потребуется торцовый ключ или головка на х10. Снятия крепежных болтов заметно облегчиться, если использовать при откручивании ключ-трещотку.
- прогревается двигатель на ровной поверхности до рабочей температуры, пока не сработает вентилятор охлаждения основного радиатора, затем глушим
- отворачивается наружная сливная пробка коробки передач и сливается около 100 граммов жидкости, если уровень нормальный
- отворачивается внутренняя пластиковая пробка для уровня и сливается около 3 литров жидкости
- заворачиваются внутренняя пластиковая пробка контрольного отверстия для нормализации уровня моментом 1 ± 0,1
- заворачиваются наружная пробка для слива моментом 4,8 ± 0,5
- предварительно почистим специальным очистителем от пыли и грязи заливную пробку, затем его отвернем
- заливается 3.5л масла и заворачивается заливная пробка с новой уплотнительной прокладкой моментом 4 ± 0,4
- заводим мотор и прогреваем до рабочей температуры, пока не сработает вентилятор охлаждения основного радиатора
- не глушим мотор и отвернем только наружную сливную пробку для нормализации уровня
- как только сольется лишнее масло тонкой струей до капель, завернем сливную наружную пробку, двигатель при этом должен работать, теперь уровень в норме
- заглушим двигатель, через 100-150 км пробега повторим операцию по замене масла в коробке акпп
Читайте далее подробное описание замены масла акпп и в конце поста узнайте, как проверить уровень.
Дополнительные операции перед снятием защиты
Предварительно, перед снятием защиты картера рекомендуется обработать весь крепеж средством от ржавчины, например, WD-40 или подобным. Это необходимо для более легкой отдачи болтов крепежа, так как в большинстве случаев, на машинах с пробегом, они закисают и возникают проблемы с их откручиванием и в итоге можно «сорвать» резьбу.
При установке защиты на свое место рекомендуется предварительно очистить болты от грязи и ржавчины щеткой по металлу и обработать все болты временным фиксатором резьбы, которые защищает резьбы от образования коррозии и облегчает последующую разборку. Плюс к этому, фиксатор и удерживает болты от выкручивания при вибрации, сохраняя надежность соединения.
Слив старого масла
После снятия защиты открывается доступ к сливной горловине, которая закрыта пробкой. Для отдачи пробки понадобится ключ-квадрат – 4Х4 мм. В данном видео за неимением фирменного ключа-квадрата, был изготовлен самодельный ключ под размеры квадрата, для чего в качестве заготовки был использован удлинитель под вороток для торцовых головок.
Перед проведением замены масла в акпп рекомендуется проехать некоторое расстояние чтобы прогреть двигатель и коробку до рабочей температуры, для легкого слива жидкости. Двигатель на месте прогревается до момента включения электровентилятора обдува радиатора охлаждения. Чтобы удалить взвешенные загрязнения в масле обязательно сливаем из коробки передач «горящим» при температуре не ниже 60’C (+8; -2) градуса.
Перед отдачей пробки сливной горловины нужно приготовить емкость для старого масла. При этом необходимо соблюдать осторожность, так как масло горячее. После того как масло перестанет стекать из коробки, необходимо шестигранником х8, через сливное отверстие отдать еще одну пробку.
После отдачи второй пробки сольется еще часть масла. Отдавая вторую пробку необходимо действовать аккуратно, не прилагая больших усилий и рывков при ее откручивании, так как пробка выполнена из пластика и ее легко повредить.
Заправочная емкость пустой коробки передач примерно 7 литров. В итоге после слива получилось около трех литров, масло сливается не полностью остается в гидротрансформаторе около 4 литров.
Заправка новым маслом
Перед заправкой акпп новым маслом необходимо завернуть обе сливные пробки. Первой заворачивается внутренняя пластиковая пробка, как уже говорилось выше, без приложения больших усилий просто дотягивается до ее упора по резьбе.
Затем заворачивается вторая пробка. Внешняя пробка имеет прокладку в виде кольца, которое рекомендуется менять при каждой замене масла в акпп. Для заправки коробки новым маслом необходимо отдать пробку заливной горловины, для чего на некоторых машинах нужно снять аккумуляторную батарею.
Перед отдачей пробки ее необходимо очистить от грязи, чтобы при заправке маслом грязь не попала в картер акпп. Так как пробка расположена в не совсем доступном месте, то — это удобно сделать с помощью, например, очистителя карбюратора в аэрозольном баллончике.
Заливная пробка отворачивается так же квадратом, как и наружная сливная пробка акпп. Для частичной замены потребуется около 4 литров трансмиссионного масла и воронка с трубкой удлинителем, для удобства залива масла.
Напоминание! Перед началом заправки масла, еще раз убедитесь, что вы не забыли поставить на место сливные пробки! Так как трубка удлинителя на заливной воронке небольшого диаметра, то процесс долив масла в акпп достаточно длительный и нужно запастись терпением. Заливается 3.5л масла.
После залива масла пробка заворачивается на место. На пробке также имеется уплотнительное медное кольцо — прокладка, которую необходимо заменять при каждой заправке маслом. Если снимали аккумулятор, устанавливаем на место, подсоединяются клеммы и можно заводить автомобиль для проверки уровня масла.
Как проверить уровень масла и слить лишнее
Для проверки уровня масла в автоматической коробке понадобится небольшая плоская емкость, четырехгранник для отдачи пробок акпп. Автомобиль для проверки устанавливается на ровную площадку, заводится двигатель и прогревается автоматическое трансмиссионное масло ELF RENAULTMATIC D3 до температуры не ниже 60’C (+8; -2) градуса.
Если нет возможности замерить температуру, то надо прогреть двигатель до состояния пока не включится вентилятор охлаждения основного радиатора. Затем глушится двигатель, отдается пробка заливной горловины, заливается 0.5л масла и пробка заворачивается.
После очередного прогрева двигателя и трансмиссионного масло до рабочей температуры нажмите на педаль тормоза и поочередно переведите рычаг селектора во все положения, не задерживаясь больше 10 секунд. Установите рычаг селектора в положение Р двигатель работает на холостом ходу.
Затем лезем под машину, отдается внешняя пробка сливной горловины, и подставляем емкость под слив масла. Нужно дождаться пока жидкость не перестанет вытекать из отверстия тонкой струей, затем по капле. Заворачивается внешняя пробка и только затем глушится мотор и проверяется количество сбежавшего масла.
В этом случае смотрите на видео ниже, в емкости примерно 0.5л было залито дополнительно, это говорит о том, что уровень масла в коробки акпп в норме. Если же при отдаче пробки жидкость не вытекает или есть лишь отдельные капли, то уровень недостаточен и необходимо, долить еще 0.5 литра.
Затем повторяем операцию по сливу с наружной пробки при работающем двигателе и нагретой коробки. Как вытекло лишнее масло тонкой струей с коробки до капель, заворачиваем наружную пробку и останавливаем мотор.
Примечание! Уровень масла становится нормальным, когда тонкая струя прекращается и начинает вытекать по капле…
Предостережение! Высокий уровень масла приводит к нагреву масла и утечке, низкий уровень к разрушению коробки передач…
Масло в коробку автомат DPO видео
Первая замена масла в АКПП Рено Логан видео
Вторая замена масла в автоматической коробке передач видео
На этом частичная замена масла в акпп (AL4|DPO) закончена. Вторая замена предусмотрена после пробега 150-200 км. Пожалуйста, напишите в комментарии, какое трансмиссионное масло вы залили в коробку?
Удачи и до скорых встреч на страницах блога AAuhadullin.ru!
