Самостоятельная диагностика автомобилей с помощью адаптера ELM 327…

Приветствую всех автолюбителей Рено Логан в моем авто блоге AAuhadullin.ru! В нашем случае машина стала заводится со второго раза и глохнуть. На экране щитка приборов загорелся предупреждающий символ движка. Нужно срочно мне разобраться, в чем же дело?

В мануале сказано, что символ двигателя загорается после включения зажигания и должен потухнуть сразу после пуска двигателя. Если же лампа горит и не гаснет, то руководство по двигателю, рекомендует срочно обратиться на сервисную станцию обслуживания, где проводится детальная диагностика автомобилей.

диагностика автомобилей адаптером ELM 327 (WIFI)

Температура мотора в норме. Первое предположение, что забился воздушный фильтр двигателя. Если замена не поможет, то нужно искать неисправность дальше. Запасной воздушный фильтр есть в багажнике, сейчас его заменим и посмотрим, как будет вести себя машина после замены.

Перед тем, как загореться предупредительной лампе Check, двигатель начал заводится со второго раза и после запуска плавали обороты. Если заглушить мотор, то после второго запуска все работало нормально.

В общем говоря, автолюбитель, попробуем заменить воздушный фильтр двигателя…

Замена воздушного фильтра двигателя

Перед заменой фильтра снимаем резиновый хомут с патрубка воздухозаборника и лучше его положить в карман, чтобы не потерять в процессе замены фильтра. Убрав хомут снимаем коробку воздухозаборника, затем отдаем шестигранником на 25 мм два самореза. Отдав крепление фильтра снимаем воздушный фильтр. Смотри на видео, хорошо видно, что фильтр действительно хорошо забился и видимо двигателю не хватает воздуха для создания нормального состава топливной смеси.

Протираем чистой ветошью корпус от пыли и устанавливаем новый фильтр (проследив, чтобы он плотно прилегал по контуру корпуса) и собираем все обратно, как разбирали. При установке нам необходимо попасть за нижние выемки двумя выступами пластмассового корпуса, чтобы он мог плотно «сесть» на свое место. Затем, наживив двумя саморезами крепления корпуса фильтра, равномерно их затягиваем. Не забываем взять резиновый хомут из кармана и поставить на место.

Настройка программы ЭБУ

Воздушный фильтр заменили, сейчас пробуем заводить двигатель. После запуска двигателя сигнальная лампа продолжает гореть. Причин может быть несколько: топливо, зажигание, датчики и, чтобы не «бродить в потемках» нужно ехать на сервисную станцию и произвести диагностику автомобиля.

Перед тем, как поехать к мастеру диагностики автомобилей, попробуем открутить минусовой провод с аккумуляторной батареи и произвести настройку программы эбу. Надо включить зажигание и три раза коснутся секунд по 15 минусовым проводом до клеммы аккумулятора. При каждом касании отчетливо слышен звук зуммера и происходит самонастройка программы. Настройка ЭБУ также не принесло желаемого результата, и лампа предупреждения продолжает гореть. Следовательно, нужно по любому обращаться на сервисную станцию.

Диагностика автомобиля через разъём OBD 2

Приехав на диагностику двигателя, (где в течении пяти минут мастером была найдена ошибка), автомобиль был проверен и все было исправлено. Виновником оказался датчик дроссельной заслонки, который и выдавал ошибку.

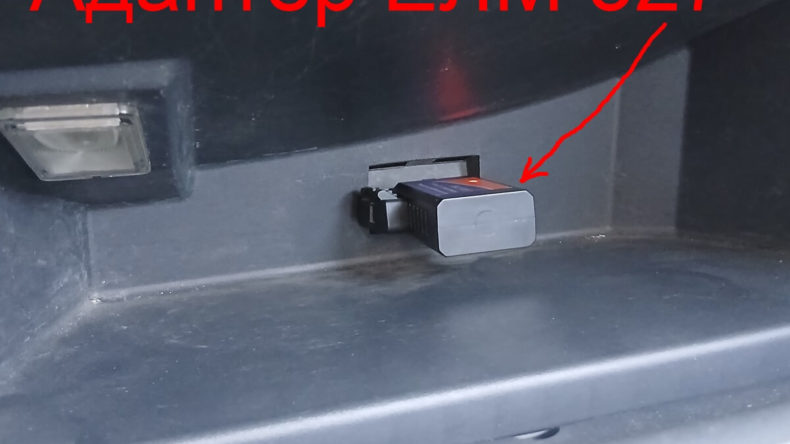

Мастер через смартфон подключился к диагностической фишке в перчаточном ящике автомобиля Рено Логан и определил ошибку. Ошибку стерли, лампа предупреждения погасла, и двигатель радостно заработал в прежнем нормальном режиме.

Теперь нужно поездить некоторое время и если неисправность повторится, то нужно будет заехать на сервис и почистить дроссельную заслонку. Пока двигатель работает стабильно, не плывут обороты, в общем можно сказать -все встало на свои места.

На видео хорошо видно диагностический разъем obd-2, куда мастер подключал адаптер…

Адаптер elm327 (wifi) связывает диагностическое программное обеспечения с эбу автомобиля посредством телефонов, компьютера, ноутбуков, планшетов. Подключается через стандартный коннектор (разъем) OBD-2.

Затем, после подключения адаптера, через смартфон мастер зашел в программу диагностики двигателя и нашел проблему – неисправность датчика положения дроссельной заслонки.

Адаптер для диагностики автомобилей своими силами

Адаптер ELM327 необходим для диагностики двигателя автомобилей своими силами. Он позволяет находить коды ошибок, обнаруженные системой самодиагностики бортового компьютера, определять их и стирать ошибки. Надо лишь связать специальную программу в смартфоне с программой эбу автомобиля.

После подключения адаптера, нужно активировать на телефоне диагностическое программное обеспечение и система диагностики готова к работе. Кроме нахождения возникших ошибок, адаптер elm 327 позволяет контролировать основные параметры работы двигателя – обороты, скорость, напряжение бортовой сети, состояние датчиков и прочие параметры.

Также с помощью адаптера можно контролировать расход топлива двигателем – мгновенный и средний, а также осуществлять мониторинг поездки — определять расстояние, время в пути, скорость, расход, а также контроль прогрева двигателя в холодную погоду.

На смартфоне нужно установить специальную диагностическую программу, я установил MotorData OBD, и можно самостоятельно определять любые неисправности. Благодаря наличию такого адаптера и смартфона, можно самостоятельно, практически сразу определить любую неисправность в ее зарождении и избежать более серьезных проблем по мере эксплуатации автомобиля.

Диагностика автомобилей через адаптер ELM 327 wifi видео

Сброс ошибки автомобильным сканером ELM 327 вай-фай OBD2 видео


На этом все. Жду вас Логановод на странице комментариев для обсуждения полезности данного адаптера для диагностики авто. Удачи и до скорых встреч на страницах блога AAuhadullin.ru!
